配管、タンクなど末端部に取付け、外部の大気部分からの火炎浸入を防止するフレームアレスターです。

燃焼速度が遅いため、デフラグレーションに分類されます。プロテゴでは、小型ねじ込みタイプから大型まで広範囲の認定付きエンドオブライン用フレームアレスターをラインアップしております。また瞬間燃焼タイプだけではなく、短時間燃焼、持続燃焼対応のタイプも用意しております。

エンドオブライン用フレームアレスター BE/HZ型

BE/HZ型フレームアレスター(断面図)

エンドオブライン用フレームアレスター BE/HZ型は、配管または機器の末端およびタンクの大気放出部に取付けて使用するねじ込み接続のモデルです。一般的に小型の加圧されていないタンクや排気するラインで使用されます。エンドオブライン用フレームアレスターの中でもBE/HZ型は、持続燃焼に対応する高性能フレームアレスターです。

装置は、@ハウジング、雨よけのAウェザーフッド、Bフレームフィルターから構成されます。フレームフィルターは2枚取付けられ、ガスの爆発グループはIIAに分類されるガスに使用することができます。

フレームアレスターの上流側より可燃性ガスが流れ続けた場合、外部(下流)側より逆火してきた炎がフレームアレスターの消炎ユニット部で燃焼し続けます。この場合、消炎ユニット部が高温になり、上流側の可燃性ガスが自然着火する可能性があります。持続燃焼対応型フレームアレスターは、消炎ユニット部が高温にならないように特別な設計が施されています。BE/HZ型は、アクリル樹脂製のウェザーフッドが火炎により溶けてフレームフィルター上部を開放することにより、火炎が真上に立ち昇ります。これにより熱は大気中へ放散され、消炎ユニット部の放熱が実現します。

欧州防爆指令ATEX 94/9/ECと欧州規格EN 12874に適合する型式認定を取得しています。

特徴

  • 持続燃焼に対応
  • ウェザーフッドの採用により過酷な天候下で使用できる
  • 抜群なコストパフォーマンスを提供
  • 配管に直接ねじ込みで接続できる
  • 接続ねじ口径は G1/2、G3/4、G1、G1-1/4
  • モジュラー部品であるフレームフィルターを容易に交換できるため経済的
  • 薄型フレームフィルターのため、メンテナンス性が高い
  • 爆発グループIIAに対応

性能

最大可能運転温度=60℃ ※特別仕様の運転温度(高)モデルは、お問合せ下さい

材質

各部品の材質
材質構成番号 A-B B-A B-B
部品名 ハウジング 炭素鋼 ステンレス ステンレス
ウェザーフッド アクリル樹脂 アクリル樹脂 アクリル樹脂
フレームフィルター ステンレス ステンレス ハステロイ
スペーサー ステンレス ステンレス ハステロイ

寸法

DNG 1/2"G 3/4"G 1"G 1-1/4"
a8787114114
b8080100100
c85859090

圧力損失カーブ:爆発グループIIA

圧力損失カーブ参照上の注意事項

  • ※ カーブはISO 6358による標準状態(温度20℃、圧力100kPa絶対圧)の空気のものです。
  • ※ 流量V[m3/h]はグレー帯の横軸、圧力損失冪[mbar]はグレー帯の縦軸を参照ください。
  • ※ 圧力損失冪は、1mbar=0.1kPaで読み替えてください。

エンドオブライン用フレームアレスター BE/HK型

BE/HK型フレームアレスター

(展示用カットモデル)

BE/HK型フレームアレスター(断面図)

エンドオブライン用フレームアレスター BE/HK型は、配管または機器の末端およびタンクの大気放出部に取付けて使用するモデルです。一般的に加圧されていないタンクや排気するラインで使用されます。エンドオブライン用フレームアレスターの中でもBE/HK型は、持続燃焼に対応する高性能フレームアレスターです。

装置は、@ハウジング、雨よけのAウェザーフッド、Bフレームアレスターユニットから構成されます。フレームアレスターユニットは、モジュラー部品であるCフレームフィルター2枚をフレームフィルターケージ(ホルダー)に組込んで構成されます。

フレームアレスターの上流側より可燃性ガスが流れ続けた場合、外部(下流)側より逆火してきた炎がフレームアレスターの消炎ユニット部で燃焼し続けます。この場合、消炎ユニット部が高温になり、上流側の可燃性ガスが自然着火する可能性があります。持続燃焼対応型フレームアレスターは、消炎ユニット部が高温にならないように特別な設計が施されています。BE/HK型は、火炎の熱によりウェザーフッドを保持する温度ヒューズが外れ、スプリングの力によりウェザーフッドを開口させます。フレームフィルター上部を開放することにより、火炎が真上に立ち昇ります。これにより熱は大気中へ放散され、消炎ユニット部の放熱が実現します。欧州防爆指令ATEX 94/9/ECと欧州規格EN 12874に適合する型式認定を取得しています。

特徴

  • 持続燃焼に対応
  • ウェザーフッドの採用により過酷な天候下で使用できる
  • 温度ヒューズ部は化学物質に対して耐食性が良好
  • 口径は DN20〜DN80までラインアップ
  • モジュラー部品であるフレームフィルターを容易に交換できるため経済的
  • 薄型フレームフィルターのため、メンテナンス性が高い
  • 爆発グループIIAおよびIIB3に対応
  • FM認定付
  • エタノール、他のアルコール専用モデル(BE/HK-E型)をラインアップ

性能

最大可能運転温度=60℃ ※特別仕様の運転温度(高)モデルは、お問合せ下さい

材質

各部品の材質
材質構成番号 A-A B-A C-B
部品名 ハウジング 鋳鉄 炭素鋼 ステンレス
ウェザーフッド 炭素鋼 炭素鋼 ステンレス
ケージ ステンレス ステンレス ステンレス
フレームフィルター ステンレス ステンレス ハステロイ
スペーサー ステンレス ステンレス ハステロイ

寸法

DN20253240506580
a163163163183183218218
IIAb175175175190190200200
IIB3b180180180190190200200

圧力損失カーブ: 爆発グループIIA

圧力損失カーブ: 爆発グループIIB3

圧力損失カーブ参照上の注意事項

  • ※ カーブはISO 6358による標準状態(温度20℃、圧力100kPa絶対圧)の空気のものです。
  • ※ 流量V[m3/h]はグレー帯の横軸、圧力損失冪[mbar]はグレー帯の縦軸を参照ください。
  • ※ 圧力損失冪は、1mbar=0.1kPaで読み替えてください。

エンドオブライン用フレームアレスター BE/HR型

BE/HR型フレームアレスター

(展示用カットモデル)

BE/HR型フレームアレスター(断面図)

エンドオブライン用フレームアレスター BE/HR型は、配管または機器の末端およびタンクの大気放出部に取付けて使用するモデルです。一般的に加圧されていないタンクや排気するラインで使用されます。エンドオブライン用フレームアレスターの中でもBE/HR型は、持続燃焼に対応する高性能フレームアレスターです。

装置は、@ハウジング、雨よけのAウェザーフッド、Bフレームアレスターユニットから構成されます。フレームアレスターユニットは、モジュラー部品であるCフレームフィルター2枚をフレームフィルターケージ(ホルダー)に組込んで構成されます。

フレームアレスターの上流側より可燃性ガスが流れ続けた場合、外部(下流)側より逆火してきた炎がフレームアレスターの消炎ユニット部で燃焼し続けます。この場合、消炎ユニット部が高温になり、上流側の可燃性ガスが自然着火する可能性があります。持続燃焼対応型フレームアレスターは、消炎ユニット部が高温にならないように特別な設計が施されています。BE/HR型は、火炎の熱によりウェザーフッドを保持する温度ヒューズが外れ、スプリングの力によりウェザーフッドを開口させます。フレームフィルター上部を開放することにより、火炎が真上に立ち昇ります。これにより熱は大気中へ放散され、消炎ユニット部の放熱が実現します。欧州防爆指令ATEX 94/9/ECと欧州規格EN 12874に適合する型式認定を取得しています。

特徴

  • 持続燃焼に対応
  • ウェザーフッドの採用により過酷な天候下で使用できる
  • 温度ヒューズ部は化学物質に対して耐食性が良好
  • 口径は DN80〜DN100までラインアップ
  • モジュラー部品であるフレームフィルターを容易に交換できるため経済的
  • 薄型フレームフィルターのため、メンテナンス性が高い
  • 爆発グループIIAおよびIIB3に対応
  • FM認定付
  • エタノール、他のアルコール専用モデル(BE/HR-E型)をラインアップ

性能

最大可能運転温度=60℃ ※特別仕様の運転温度(高)モデルは、お問合せ下さい

材質

各部品の材質
材質構成番号 A-A B-A C-B
部品名 ハウジング 鋳鉄 炭素鋼 ステンレス
ウェザーフッド 炭素鋼 炭素鋼 ステンレス
ケージ ステンレス ステンレス ステンレス
フレームフィルター ステンレス ステンレス ハステロイ
スペーサー ステンレス ステンレス ハステロイ

寸法

DN80100
a353353
b250250

圧力損失カーブ: 爆発グループIIA

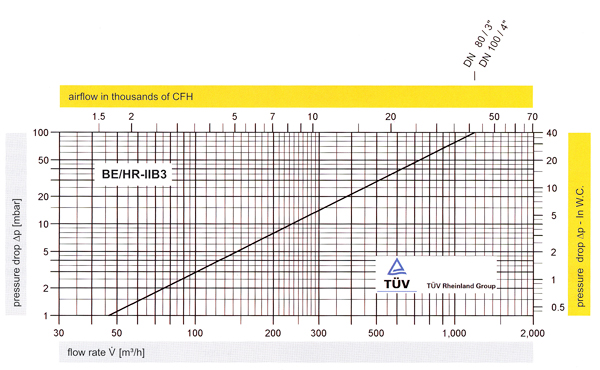

圧力損失カーブ: 爆発グループIIB3

圧力損失カーブ参照上の注意事項

  • ※ カーブはISO 6358による標準状態(温度20℃、圧力100kPa絶対圧)の空気のものです。
  • ※ 流量V[m3/h]はグレー帯の横軸、圧力損失冪[mbar]はグレー帯の縦軸を参照ください。
  • ※ 圧力損失冪は、1mbar=0.1kPaで読み替えてください。
