ねじ込み接続方式の小型モデル

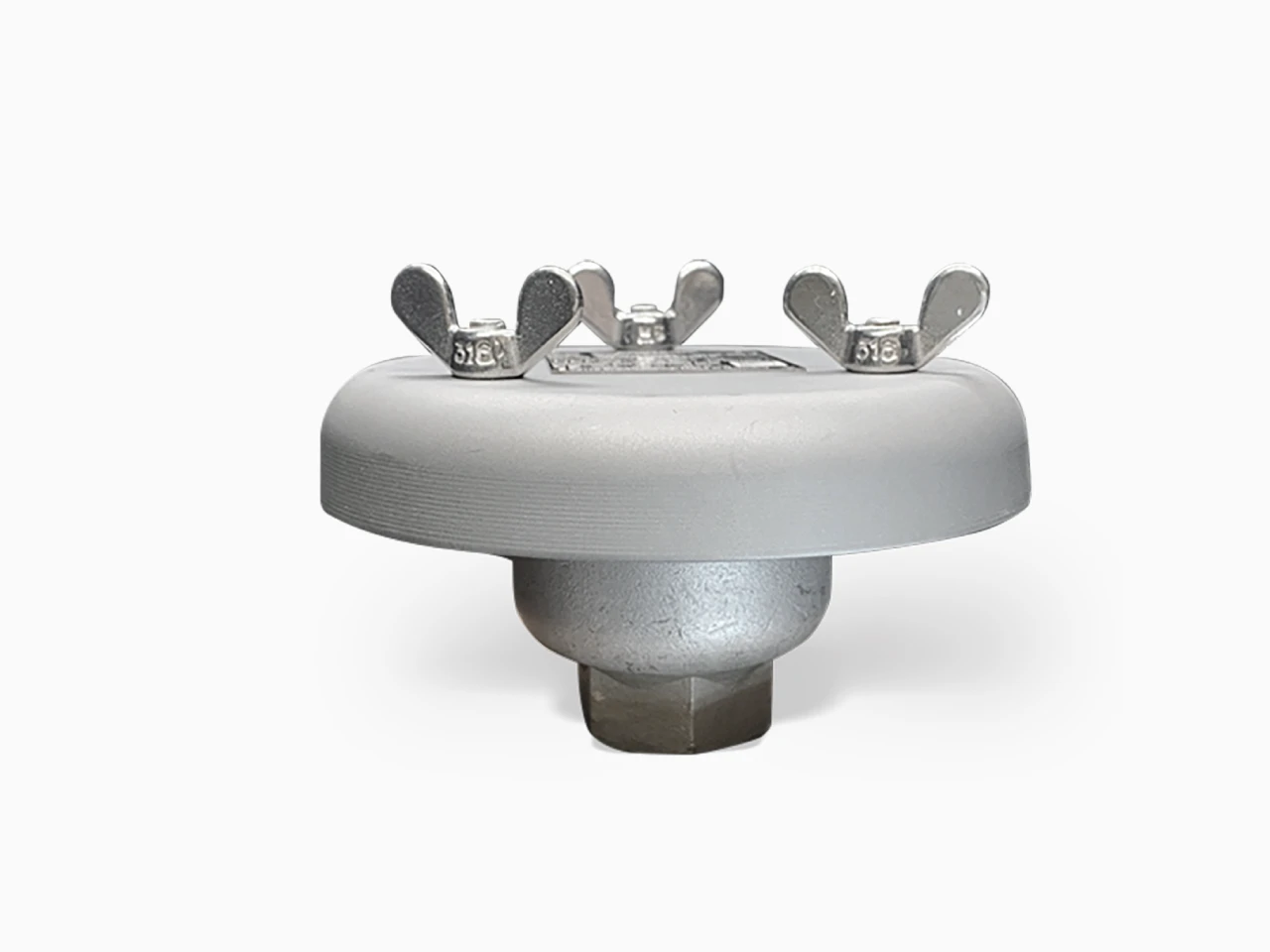

BE/AD型
BE/AD型エンドオブライン用フレームアレスターは配管または機器の末端およびタンクの大気放出部に取付けて使用するねじ込み接続のモデルです。一般的に小型の加圧されていないタンク等で使用されます。エンドオブライン用フレームアレスターの中でもBE/AD型は持続燃焼、短時間燃焼には対応しない瞬間燃焼対応のため、短い時間にガス・ベーパーを排気するラインで使用します。またエンドオブライン用フレームアレスターのため最大可能運転圧力の制限はありません。IIB3およびIICのガスに使用することができます。
ボディ材質はステンレス、ハステロイから選択できます。クリンプリボンの標準材はステンレス製ですがハステロイで製作することも可能です。
圧損カーブについてはお問い合わせください。
基本仕様
- 種類
- エンドオブライン
- 接続方式
- フランジ、ねじ込み
- 名称
- BE/AD型
- 接続口径
- DN15～50 (½～2インチ)、G½～G2インチ
- 高圧対応
- 不可
- 高温対応
- 可能
- 対応爆発クラス
- IIB3、IIC
- 特殊ガス対応
- 水素ガス
標準仕様
- 最大可能運転温度：60℃
- ※フランジ接続モデルもございます。お問い合わせください。
